拉丝模具国内外对比

发布日期：2018-06-24 作者：和协模具点击：

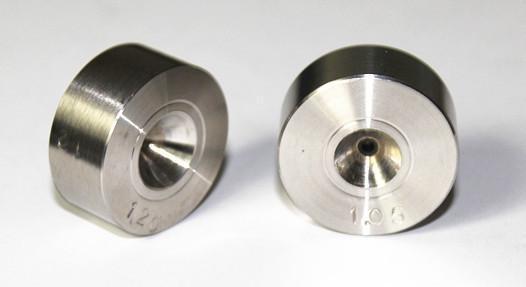

拉丝模具

　天然金刚石拉丝模，选用优质天然金刚石为材料，具有耐磨性强、光洁度高、使用寿命长等优点，是电线电缆及各种拉丝厂家不可或缺的工具；人造金刚石拉丝模，选用高强度人造金刚石聚晶做模心材料，具有硬度高、导热性好、耐磨性强不易破碎、使用寿命长、经济效益高等优点，适用于拉制各种金属线材。
　　与国外产品相比，国产拉丝模具坯存在以下明显不足：
　　①入口角小。由于在拉拔过程中线材首先和模芯入口区接触，入口区锥角小，不但增大了线材与内孔的接触面积，使摩擦力增大，而且妨碍润滑剂的带入，使拉丝过程中的润滑效果变差，严重影响模具使用寿命。
　　而国外拉丝模产品的入口角增大，有效地避免了线材与拉丝模的擦伤，而且带入了更多的润滑剂，增强了润滑效果，减少了模芯磨损。这种改变提高了线材的表面质量，同时也提高了拉丝模的使用寿命。
　　②工作区短小。与国内同种规格的拉丝模相比，国外拉丝模工作区的长度普遍要长许多。较长的工作区有利于线材在拉拔过程中摩擦力的减少与均匀分布，降低拉丝模内孔的磨损，提高模具寿命。较长窄的工作区能减小线材和拉拔模的间隙，可在大的压力下迫使较多的润滑剂进入线材与内孔中间，从而造成更好的润滑压力。由内孔出去的线材温度较低，拉拔力减小，拉拔过程中金属的流动较为均匀，有利于拉拔速度的提高和线材表面质量的改善。此外，这种类型的工作区设计还能防止润滑剂从拉丝模的进口端退出。
　　而我国模具由于工作区短小，造成孔内有效使用面积较小，不仅增加了摩擦力，加剧磨损，而且浪费原材料，增大了成本投入。
　　③定径区不明显。定径区是线材确定最终尺寸的最后环节，定径区的短小且不平直将直接影响到线材的最终质量。短小的定径带容易造成产品尺寸超差，并使拉拔模很快磨损报废。明显且平直的定径区能够生产出高精度和高表面质量的线材，而且有利于减小磨损，大大提高拉丝模的使用寿命。
　　从德国产拉丝模与我国湘钢产拉丝模的磨损曲线对比可知，两种拉丝模在相同的拉拔条件下工作：工件材质：65号钢线材；拉拔速度：3.64m/s；拉拔用润滑剂：肥皂粉；拉拔前表面涂层：硫酸酸洗、磷化、涂硼砂。测试结果表明，拉丝模的结构对拉丝模的使用有很大的影响。德国产拉丝模的使用寿命比湘钢产拉丝模的使用寿命高2.72倍。上述比较分析证明：通过拉丝模内孔的孔型优化可以降低拉丝模的磨损率，延长拉丝模的使用寿命。因此，进行拉丝模的孔型优化，提高拉丝模的制造精度，可以节约生产成本，大幅度提高生产效率，对我国线材工业的发展具有重要意义。

以上是我们公司对国内外拉丝模具的对比认识，想要了解更多，请登录常州和协模具有限公司官网！！
