拉丝模具常见的三个问题

发布日期：2019-03-05 作者：常州和协模具有限公司点击：

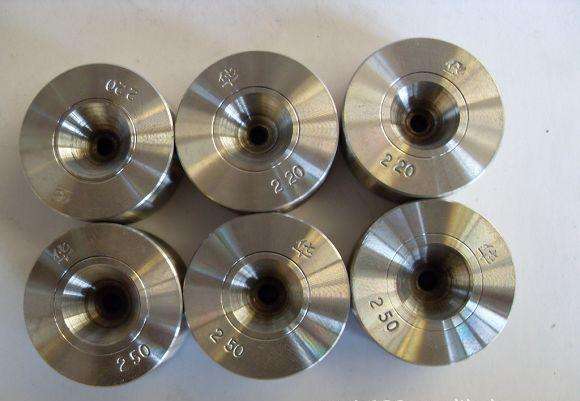

拉丝模具

常州和协模具有限公司一直秉承“顾客至上，锐意进取”的经营理念，坚持“客户第一”的原则为广大客户提供优质的服务。

1 工作锥角度选择不当引起的问题

拉拔线材时工作锥角度太大(相当于压缩率太小)，使线材进人拉丝模的接触点太靠近定径带(例如用14。模产生16％的压缩率)。在这个例子中，相对来说变形区过短，使线材变形速率加快，并产生大量热，容易导致润滑失效。若冷却不良，会影响线材的组织结构，并加剧模具消耗。若模角再大或压缩率再小，会使接触点更接近定径带，线材在流向定径带的过程中，由于锥角的影响，线材难于平稳过渡到定径区域，容易引起线材内凹，导致缩径，如果材料强度太低也会导致产生缩径或椭圆现象。尽管润滑区相对加长，并且开始瞬间能提供良好润滑，但是它会减小接触表面润滑压力，并产生涡流效应，导致润滑粉反向流出模孔，减弱润滑效果，再加上由变形产生的种种不良效果，最终导致润滑失效，表面裂纹、刮伤，模耗加剧，丝径难以控制。工作锥角太小，导致进线接触点靠近工作锥上端，使变形区相对加长，使拉丝机对钢丝产生的残余功增多，产生大量热，加大拉丝机功耗。另外润滑区减小，减弱润滑效果，在变形区某一点将耗尽残存线材表面润滑粉。当拉应力过大时，在定径区域容易引起轴向伸长，出现缩径和椭圆问题，最终将导致润滑不良，产生金属碎屑及断丝、过热、缩丝。

2 中心断裂及人字裂纹现象

中心断裂及“人”字裂纹现象在发现后一直被认为是由原材料引起的问题，但直到1930年Fenhi—

SOIl才指出，中心断裂及“人”字裂纹是由拉拔工艺(道次压缩率、拉拔道次)安排不合理引起的。在线材拉拔过程中，线材内部组织沿着轴向延伸，线材表面的组织流动速度大于内部组织的流动，在心部产生沿轴向的拉应力，当轴向的拉应力超过拉拔材料

的抗拉强度时，在材料的心部就会产生“人”字裂纹，严重时会产生杯锥断裂(柱状)。因此在制定拉拔工艺时应根据拉拔原料、拉丝模类型来合理安排拉拔工艺。Zimerman建立的模具锥角、压缩率和中心断裂三者之间的关系如图1所示。根据图1安排

拉拔工艺可以有效预防中心断裂和内部裂纹的产生

3 残余应力和表面加工硬化现象

残余应力和加工硬化是由残余功造成的，残余功使材料硬化加剧，严重的会使线材的表面开裂、起皮，拉拔困难。若工艺安排不合理会使残余功增加，并加大设备的能耗，使生产成本增加。利用Wistreich得出△(由压缩率和模子锥角决定)参数来指导工艺的安排，可以避免产生更多的残余功。

和协模具多年以来，始终坚持“质量过硬、服务至上”的企业宗旨，把客户的需求和满意作为企业活动的核心，常州和协模具是一家专业的拉丝模具厂家，以“高效务实、团结创新、精益求精”的管理理念，强化“质量是企业生命”的质量方针，落实推行ISO质量管理体系，实践“以人为本，诚信守诺，反应迅速”的服务理念，创造优秀的企业文化，树立良好的企业形象，更好地服务于广大客户！

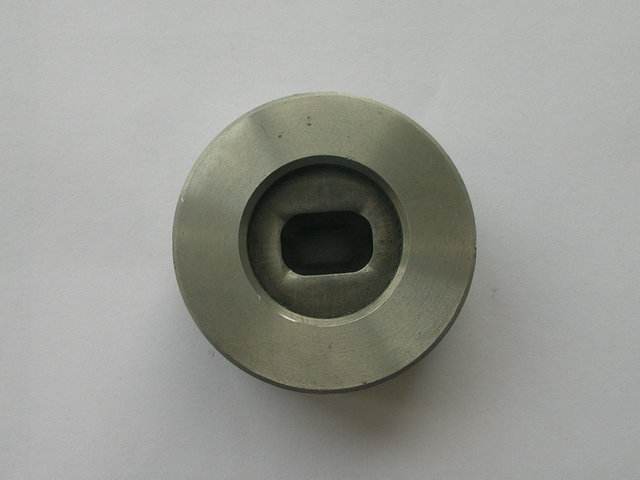

拉丝模具
